Трансформатор SRC16-1P для систем IMU

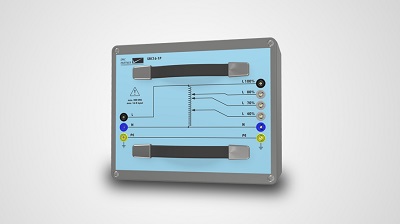

Трансформатор SRC16-1P

• Для систем:

- IMU.

• Трансформатор провалов U:

- однофазный;

- 230 В/16 А, 50/60 Гц.

• Уровни провалов:

- 40 %, 70 %, 80 %, 100 %.

• Переключение уровней провалов:

- ручное.

• Применяемый стандарт:

- IEC 61000-4-11.

• Производство: EMC PARTNER AG.

SRC16-1P - однофазный трансформатор провалов напряжения 230 В/16 А, 50/60 Гц.

SRC расширяет функциональные возможности систем IMU (IMU3000), позволяя тестировать провалы напряжения AC (переменного тока) согласно IEC 61000-4-11.

Трансформатор SRC16-1P имеет ручное переключение уровней провалов: 40 %, 70 %, 80 % и 100 %.

• Входное максимальное напряжение: 300 В, 50/60 Гц.

• Выходное напряжение: 40 %, 70 %, 80 % и 100 % ± 5 % от входного.

• Постоянный ток EUT максимальный: 16 A.

• Выходной коротко временный ток:

- 80 % - 20 А, для 5 с;

- 70 % - 23,6 А для 5 с;

- 40 % - 40 А для 3 с.

• Изменение напряжения с нагрузкой < 5 % от вх. сигнала (вх. напряжение ≥ 100 В).

• Размер трансформатора: 28 см x 23 см x 10 см.

• Вес трансформатора SRC16-1P: 17,5 кг.
